应用

霍尼韦尔Kombi-8F系列法兰式压力

无关线型温度调节阀是暖通空调水系

统用于末端空调设备温度精确控制的

新一代产品,是集线型温度控制、压

力无关和电动调节的一体化产品。

霍尼韦尔Kombi-8F系列能根据末端设

备的热输出特性实现对温度的线型精

确控制,同时这种控制又是压力无关型

的,即控制过程中末端设备的流量只受

空调区域温度变化的影响,而不受水系

统压力波动的影响，能动态地平衡系

统的压力变化从而保证各末端设备的

流量不互相干扰。

霍尼韦尔Kombi-8F系列还能输出系统

变压差特征值信号到系统以实现变流

量水系统的变压差控制，从而使空调

水系统始终以最节能的方式运行。

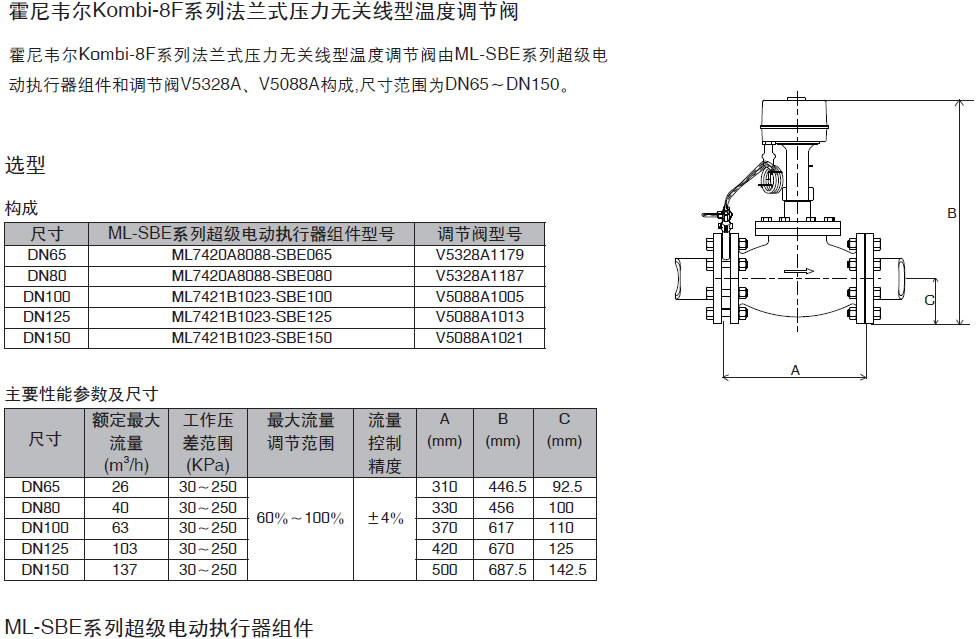

霍尼韦尔Kombi-8F系列法兰式压

力无关线型温度调节阀是一种压力

无关型、高精度线型温度控制的二

通型调节阀产品，规格尺寸范围为

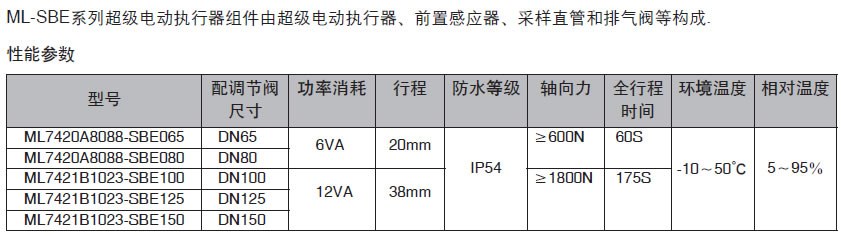

DN65～DN150，它由ML-SBE系

列超级电动执行器组件和法兰式调

节阀构成，其中超级电动执行器组

件包括超级电动执行器、前置感应

器、采样直管、专用排气阀、三

通、三通球阀和旁通软管等

材质

调节阀 铸铁GG25

前置感应器 不锈钢SS304

采样直管 不锈钢SS304

特点

●　集线型温度控制、压力无关和电动调节功能于一体

●　能输出变压差控制特征值反馈信号到楼宇控制系统以实现变流

量水系统的

变压差控制,从而使空调水系统以最节能的方式运行成为可能

●　阀门具有最大流量预设定功能，能根据末端设备的设计流量要

求现场对

最大流量进行预设定，从而使阀门提供的最大设定流量与末端设备

的设

计流量一致，使阀门与被调设备之间更好的匹配

●　控制精度高、稳定性和抗干扰能力强

●　允许工作压差波动范围广

●　简化设计时管道系统的计算工作量

主要技术参数

尺寸范围 DN65-DN150

流量控制精度 ±4％

最大流量预设定范围 60％～100％

最大关闭压力 10Bar

输入控制信号 0(2)～10Vdc,0(4)～20mA

特征值反馈信号 2～10Vdc

工作电压 24Vac(＋10％,-15％),50/60HZ

电气连接 1米长的工作电缆

调节阀额定压力 PN16

介质 水,乙二醇水溶液

介质温度 0～120℃

调节阀连接 法兰

（符合ISO7005-2标准）

专用排气阀 黄铜

防水等级 IP54

储存环境温度 -10 ～ 65℃

大 气 无腐蚀无爆炸
