型号Honeywell霍尼韦尔TR70_TR71_TR75大液晶房间温控面板

	首页	\|	Honeywell介绍	\|	Honeywell楼宇	\|	Honeywell工业	\|	Honeywell燃烧	\|	联系我们




	TR70/TR71/TR75大液晶房间温控单元应用TR70系列 Zio (TR70/TR70-H, TR71/ TR71-H) 以及增强型 Zio (TR75/ TR75-H)是一款以Sylk 总线通讯的两线制、极性无关的房间温控单元，主要与Spyder®可编程控制器配合使用。所有型号都带有区域温度传感器，网络总线接口，三个软操作键、两个参数调整键和一块液晶显示屏组成的操作面板。TR7-H, TR71-H 和 TR75-H 内置一个湿度传感器。注意：请参考 Zio/增强型Zio大液晶房间温控单元技术操作指导查看关于定制此墙装模块配置信息，例如修改主屏幕的默认显示或者定制应用。描述兼容性：所有的功能设定，包括日程表以及密码保护均要求最新版本的Spyder（可使用Spyder刷新工具升级）， Spyder编程工具版本需高于5.18，WEBs-AX工作站版本需 3.4.57或更高。结构：两片对夹式结构，盖板和内部接线的底盘座。现场接线 18-24AWG（0.20~ 0.82mm2）连接到底盘座的接线端子上。安装：此种带液晶显示屏的墙装模块可安装在一个标准2 x 4 英寸接线盒或直径60mm 的接线盒中。墙装模块至可编程控制器的最长距离为61 米。当距离长于30.5m时，推荐使用双绞线。尺寸：（高/ 宽/ 长）（117x84x24mm）	特点 ● TR70 系列大液晶房间温控单元包括： ● 能够让用户访问控制器的各项参数 ● 能够使用字符格式显示状态 ● 通过使用WEBs-AX编程工具定制参数 ● 能够通过网络变量调整设定值的上下限 ● 可编程：液晶屏幕首页、租户访问、工程公司访问，工程公司模式的密码保护，可访问的控制器参数、设定点、超驰控制，风机以及其它参数 ● 能够访问可调节可编程控制器中的各项参数 ● 只有TR75可以查看与调整控制器日程表 ● 通过房间温控单元可以实现对变风量箱的风量平衡 ● 欢迎显示屏可以显示1到3种任意以下参数：设定温度，房间温度，房间湿度，室外湿度，室外温度和时间或者任何一种控制器的的逻辑参数 ● 网络总线检测插孔 ● 简便的两线制端子连接到可编程控制器（包括供电），另有可选的两线端子用于网络连接，所有的连接均为极性无关型 ● 在断电期间能够存储设定点等用户配置信息

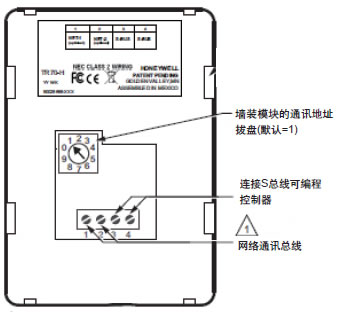

	通讯房间温控单元使用传感器总线（S-BUS）与可编程控制器进行通讯。网络通讯的 LON 或BACnet®总线连接到两个端子（NET-1 和NET-2）见图1。拔出墙装面板底部的插塞就可以使用。网络总线和S 总线的端子（见图1）为极性无关，能最大限度减少由接线导致的安装错误。网络总线和S 总线推荐的接线尺寸为4 级22 AWG（0.33 mm2）非屏蔽双绞线，实心导线。液晶屏显示液晶显示屏可由用户或者工程商定制。 1. 显示屏可以显示1 到3 种任意以下参数：设定温度，房间温度，房间湿度，室外湿度，室外温度和时间或者任何一种控制器的参数。 2. 想了解更多关于定制自定义屏幕界面的信息，请参考房间温控单元操作指导（63-2719）。	环境温度等级： ● 工作温度： -1℃ ~ 43℃ ● 运输温度： -40℃ ~ 65.5℃ ● 相对湿度： 5% ~ 95% 无凝露温度设定点范围：默认范围是10℃ ~ 35℃; 可调整成其它范围温度传感器精度：25℃时，± 0.2℃ 湿度传感器精度（仅限于TR71-H/TR75-H）：相对湿度 20%- 80% 时，±5% 电源：18Vdc，可由连接可编程控制器的双绞线（基于Sylk 总线）提供配件：50007298-001（一个包装内有12 个）安装板； 175 x 127mm.（需额外订购）认证：CE ；UL94-HB 塑料外观的标准；FCC 第15 部分，
