应用
W7751H Smart 变风量执行器是一个
集成的变风量控制器，在Excel 10系
列产品中，它将一个变风量（VAV）
控制器与一个108秒ML6174直耦连
接执行器集成在一起。提供压力无关
的风量控制和压力相关的风阀控制。
VAV系统通常只对空调区域提供冷
风。W7751H控制器提供两个附加输
出，控制风机或VAV箱再热盘管。该
加热器可以是分级式电加热，也可以
是连续调节的热水加热。为区域提供
送、排风的压力控制。

输入
－区域温度传感器
－远程墙装模块设定或风道空气温度传感器
－远程墙装模块超越控制
－风量传感器
输出
－内部布线的VAV 执行器（浮点控制＋）
－内部布线的VAV 执行器（浮点控制－）
－浮点控制加热（＋）或一级加热
－浮点控制加热（－）或二级加热

特点
● 采用Echelon LonWorks®网络协议
● 78 千波特高速自由拓扑收发器（FTT）通信网络
● VAV设备对象遵循LonMark® 8010#功能性规范
● 能独立运行，也可以采用LonWorks® 网络通信
● 专门用于与压力无关或与压力有关的单或双风道变风量（VAV）控制
● 采用双重积分节流专利设计的空气流量传感器
● 易于访问空气流量传感器的输入
● 提供比例- 积分- 微分（PID）温度控制
● 浮动热水加热，分级式电加热或连续调节的热水加热
● 提供专利的对风速控制回路的非线性浮动算法
● 单独区域的送风和排风压力控制
● 由工厂用EEPROM 以用户临界参数默认值做好组态
● 通过网络支持运动传感器接口，更加节能
● 支持终端调节风量（TRAV）的运作概念（变静压总风量调节）
● 支持加压、卸压、夜风净化和早晨预热的顺序流程
● 包含在W7751H 中的执行器直接安装于VAV 箱风门轴上， 8Nm（70Ib.-in）
的扭矩，90度冲程和50Hz 的108秒计时
● 控制器外壳和执行器的吊顶内安装均符合UL 标准

说明
W7751H Smart变风量执行器为Excel 10 系列产品中将一个变风量（VAV）箱控
制器与一个108秒ML6174 直耦连接执行器集成的产品。该变风量箱控制器提供
与供风压力无关的风量控制和风门控制。VAV系统通常只对空调区域提供冷风。
W7751 控制器提供两个附加输出控制风机或VAV箱再热盘管。该加热器可以是分
程式电加热也可以是连续调节的水加热。以空调的一个区为基准，提供送风和排
风的压力控制。
支持的控制技术（加热和制冷）：
－两级电加热或水加热
－浮动控制热水加热
－脉冲宽度调制PWM 加热
－浮点控制风阀输出
其他控制特征：
－占用－正常工作时间或者在非占用期间由一个墙装模块触发的旁路程序用，而进入占用
－非占用- 下班时间
－提供基于一个区的送风和排风压力控制功能
－占用传感器超越和开关窗超越控制（仅通过网络）
W7751H 为NEC二级设备。该级别保证了W7751H 或它直接控制的设备的功耗总
和被控制在100VA 以内。（任何连接到控制器上的设备都必须从同一变压器上获
取电源。）任何由三端双向可控硅开关元件输出控制的硬件在加电时，其最小的,电流输出在20Vac 时为25mA，最大电流输出在30Vac 时为
500mA。

W7751H Smart VAV 执行器采用64KByte x 8 ROM/PROM，
512Byte EEPROM 和2K Byte 的RAM。
压差范围：
内置流量传感器最大量度范围为0-2.0 英寸水柱（0-0.5 千帕）。
指定敏感温度范围
当从网络进行初始化时，20Kohm NTC 传感器温度范围为
7~37℃，容许的控制点范围为10~32℃ ；当与T7770 墙模
块或C7770A 空气温度传感器配置和连接时，其温度范围为
13~29℃。
通讯
W7751H 型控制器利用FTT 变压器耦合的通信端口，以每秒
78 千位（千波特）的速率通过Echelon® 通信协议将曼彻斯特
编码数据传给LonWorks® 网络上的控制器和装置。利用该变
压器耦合通信接口在保证DC隔离的同时从更大程度上去除了
普通模式的噪声。
LonWorks® 总线是不区分极性的，避免了安装时发生接线极
性错误的可能性。
LonWorks® 网络最大长度达1524 米。长度超过1524 米的，参见
E-bus总线接线技术（LonWorks®）资料每个LonWorks® 网络段的
最大节点数为60。

LonWorks® 网络通信接线建议采用的线缆类型为IV 级，
AWG 22（0.34 平方毫米）非屏蔽的双绞线。
LonMark® 功能规范
W7751H 控制器支持LonMark® VAV控制器功能规范8010
号，版本号为1.0。
附件
－ 201052A、B、C 辅助开关（一个、两个或三个开关）
－ 205979，从Q7752A 串行接口适配器到控制器或墙装
模块的Excel10连接电缆
－ 209541B 终端模块
－T7770 墙装模块
－C7770A 空气温度传感
－Q7751A、B 路由器
－Q7752A、B 串行接口适配器
－ T7560A 数字墙装模块

安装
W7751H Smart VAV 执行器组件是对VAV 箱风门轴进行现场
装组，类似于标准执行器的安装。14 到22AWG（2.0到0.34
平方毫米）的现场布线穿过管道连接到位于控制器底部的弹
性盖下的接线端子。

认证
W7751H 符合UL 916（E87741）和CUL（E87741）。
W7751H 符合FCC 第15 章B 类的要求。
W7751H 符合欧洲共同体标准EN50081-1（CISPR 22 B
类）和EN 50082-1（IEC 801-2，IEC801-3 和IEC 801-4）
商标标记的要求。

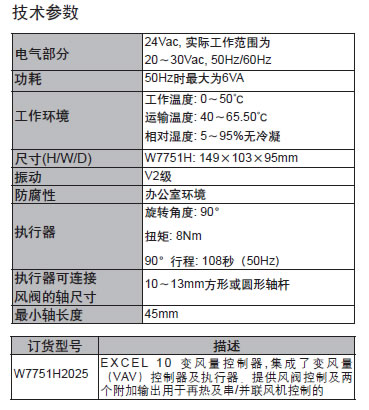

硬件
中央处理器CPU ：
摩托罗拉或东芝3150 Neuron® 处理器, 包含三个8 位CPU。
每个Neuron都具有一个唯一的48位网络识别号码。
内存容量：
