应用此系列非弹簧复位风门执行器将实现

对下列对象的控制:各种风阀变风量单元

空气处理机组通风格栅安装风门轴尺寸

5 Nm/ 10Nm圆轴(直径) 10~16mm

方轴(对角线长) 6~12mm

轴长度 最小42mm20Nm/ 34Nm

圆轴(直径) 12~26mm方轴 (对角线长) 12~18mm

轴长度 最小50mm技术参数

电气连接 接线端子的允许电缆规格为 0.344 ~ 2.0mm2

旋转角度 最大95°± 3°旋转行程机械可调(5Nm, 10Nm)

最大95° ± 3°可以5°为最小增量调节旋转行程 (20Nm, 34Nm)

旋转方向 通过旋钮选择

寿命 全行程 60000次

重新定位 1500000次

平均运行时间 95~110秒

功耗 5~25VA

工作条件 运行温度 -20 ~ +60℃

存放温度 -30 ~ +80℃

相对湿度 5 ~ 95%,无冷凝

防护等级 IP54

维护 免维护

特点

● 具有5Nm、10Nm、20Nm和34Nm四种扭矩类别

● 部分型号具有自对中适配器,使执行气能够适用不同轴径大小的风门

● 可以在整个行程范围内以5°为增量调整机械行程限位

● 机械位置指示功能(20Nm和34Nm的型号)

● 具有手动离合按钮,便于用户在断电或没有控制信号输入时对执行器手动节

● 具有可供用户选择的可现场安装的外置辅助开关

● 具有选择旋转方式和停止/关闭状态的旋钮,可调节多种运行模式

● 采用直流电机技术,具有过载保护功能

● 95°的旋转角度确保执行器能够紧密地关闭风门

● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷

● 直接耦合的设计,使执行器安装省时省力,运行更加稳定

● 通过CE和UL认证(230V型号只有CE认证)

附件风门执行器辅助开关 SW2-CN / SSW2-CN

特点

● 两个可调整的单刀双掷开关

● 包含执行器位置指示功能

● 配备可拆卸的配线接线盖,不需要额外的联结箱

参数

SSW2-CN:2*SPDT,AC110V/230V,5A(阻性)/3A

(感性)应用于CN05、CN10 系列风阀执行器

SW2-CN: 2*SPDT,AC110/230V,5A(阻性)/3A(感

性)应用于CN20、CN34系列风阀执行器功能

● 可现场安装的零配件

● 能够代替内部辅助开关的功能

● 设定点可以调节,用户可以自由确定连个设定点的位置

  附件

风门执行器辅助开关 SW2-CN / SSW2-CN

特点
● 两个可调整的单刀双掷开关

● 包含执行器位置指示功能

● 配备可拆卸的配线接线盖,不需要额外的联结箱

参数
SSW2-CN:2*SPDT,AC110V/230V,5A(阻性)/3A

(感性)应用于CN05、CN10 系列风阀执行器

SW2-CN: 2*SPDT,AC110/230V,5A(阻性)/3A(感

性)应用于CN20、CN34系列风阀执行器

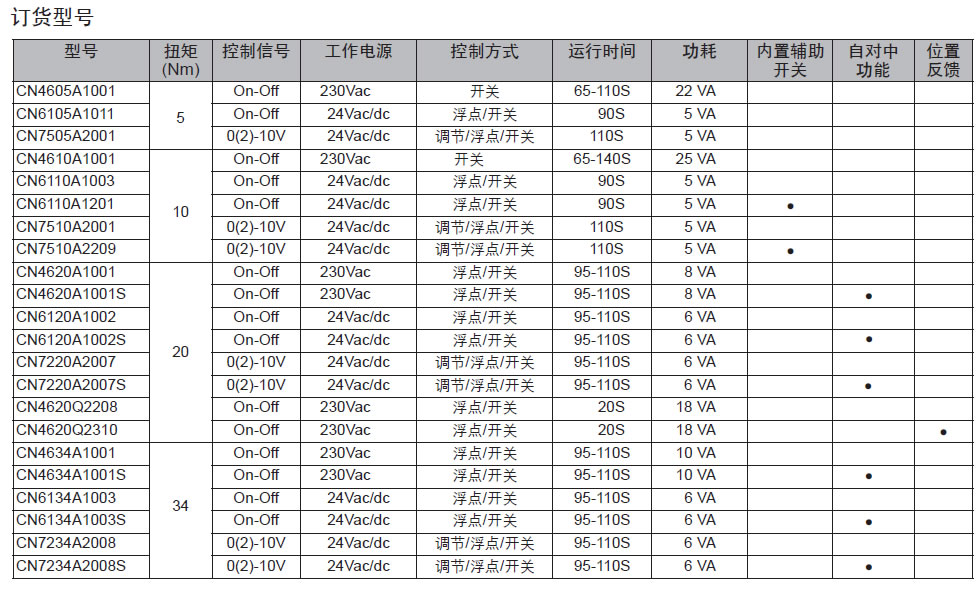

订货型号功能

● 可现场安装的零配件

● 能够代替内部辅助开关的功能

● 设定点可以调节,用户可以自由确定连个设定点的位置3
