DPCV 自动压差控制阀

应用:
自动压差控制阀是用于区域供热、空调水系统上的控制阀门,
适用于变流量系统,可控制供、回水管压差恒定,控制范围
0.2-0.9bar,额定压力为PN16。安装在回水管上。

技术参数:介质: 水PH 值: 4-9.5,工作温度: 最大130℃,工作压力: 最大16bar

特点:
· 双导向笼式调节阀,等百分比调节
· 自动压差控制
· 低噪音设计
· 环型密封圈无须保养维修
· 控制压差范围0.2-0.9bar
· 优化流量的双套筒结构
· PN16、铸钢阀体
工作原理:
自动压差控制阀能根据系统供回水管压差的变化而自动变化阻力系数。阀内的工作膜片上下两端分别感应高压端的压力和低压端的压
力,高低压端的压力均通过导压管导入。内外套筒的位置由膜片上下两端的压差决定,当膜片感应的压力差变化时,套筒的位置相应
发生变化,直到达到新的平衡。

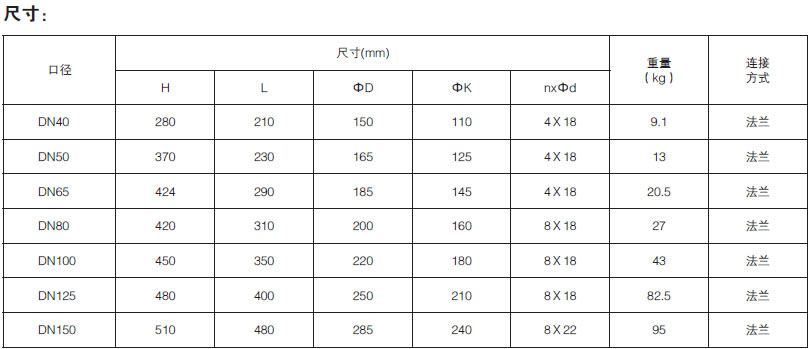

构造图和尺寸:                                                                                                    性能曲线:

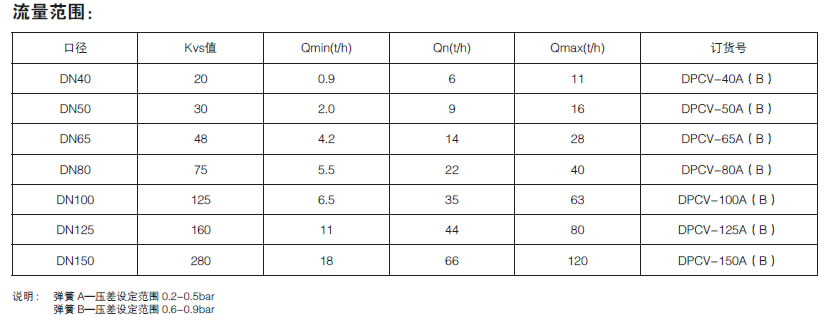

选型步骤:
1、根据环路的流量确定阀门的口径;
2、根据环路需要的压差选择膜盒或弹簧;
3、 计算阀门的阻力,确定外网需要提供的最小压差。

例题计算:
已知:自动压差控制阀所在环路的流量G=1200Kg/h=1.2m2,希望环
路的可用压差为ΔP0=0.3bar,供水管选用Kombi-3-plus黑阀,回
水管选用Kombi-3-plus兰阀。(如下图所示)

求:平衡阀的口径、阻力损失及外网所需要提供的资用压头ΔP。
解:
1) 根据Kombi-3-plus 兰阀的流量控制曲线,流量G=1200Kg/h 时选择口径为DN25。
2) 阀门的阻力计算
Kombi-3-plus 黑阀的阻力损失:
ΔP1=(G2/Kvs 黑阀
2)=(1.22/7.02)=0.03bar
Kombi-3-plus 兰阀的阻力损失:
ΔP2=(G2/Kvs 兰阀
2)=(1.22/3.52)=0.12bar
ΔPV=ΔP1+ΔP2=0.03+0.12=0.15bar
3) 外网需要提供的最小资用压头
ΔP=ΔP0+ΔPV=0.3+0.15=0.45bar
· 注意:
外网提供的资用压头不能超过最小资用压头太多,如果超过太多,建议在自动压差控制阀前再安装一个静态平衡阀,用以消耗过多的
压头,使自动压差控制阀能正常工作。
