概述

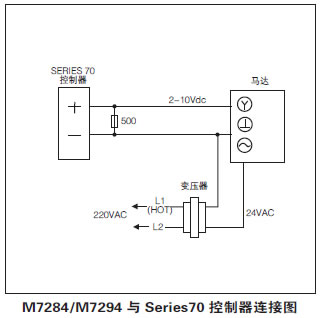

M7284 和M7294 是一种2 至10VDC 或4 至20mA 输入的调节

马达，它可用于阀门或风门的正反比例作用。

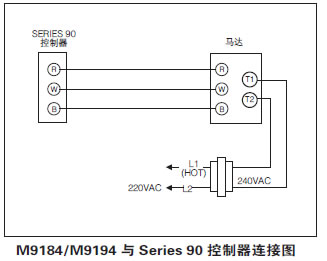

M9184 和M9194 是一个电子Series90 的调节马达，它可用于阀

门或风门的正反比例作用。

特点

· 浸油式马达和链带齿轮保证其可靠性和长寿命

· 提供NGMA3 接线盒

· 内置24VAC 变压器给马达执行器工作电源，可选

· 现场90 至160 可调行程。

· 90˚ 行程时间为30 秒,160˚ 行程时间60 秒, 同时可选择其他

时间。

· 具有阀门和风门连杆的配件，防爆外壳及辅助开关可选。

技术参数

控制方式： Series90 控制回路，135 欧姆Series90 比例控制，

同时使用500Ω 以内电阻进行高低限位控制. 马达旋

转: 常闭, 从马达的电源后尾看, 顺时针转至底为关

闭位置。

行程： 90˚ 或160˚ 固定行程，移动轴角度可改变行程，160

˚ 可用于V5011 及V5013 阀的控制。

时间： 90˚ 行程为30 秒，160˚ 行程为1 分钟。

环境温度： 最高66℃，最低-40℃。

曲轴： 9.5mm2

M9184，M9194 具有双末端轴。
