  Spyder ®可编程通用/变风量控制器






应用

P U L 1 0 1 2 S , P U L 4 0 2 4 S ,

P U L 6 4 3 8 S , P V L 0 0 0 0 A S ,

P V L 4 0 2 2 A S , P V L 4 0 2 4 N S ,

PVL 64 36AS和PVL 6 4 3 8NS是

Spyder家族系列的产品。此八款产

品是通过NiagaraAX Framework®软

件编程和设定,通过兼容LonMark®

标准的自由拓扑收发器(FTT) 控制

HVAC设备。控制器提供多种选项

和先进的系统控制功能,从而实现

对商用建筑物的完美控制。

控制器可以用于变风量VAV和通

用HVAC控制的各种应用上。每个

控制器都包含一个主微处理器控制

HVAC程序,还有一个微处理器负

责LonWorks® 通信。控制器支持多

种信号的外接传感器为通用输入,

数字输入,模拟输出和可控硅输

出。上图所示为PUL6438S 可编程

通用控制器。

说明

可自由编程的VAV/ 通用控制器有以下八个型号

控制器的配置


特点

● 使用Echelon® LonWorks®网络协议

● FTT 通信网络,速率为78Kbps

● 支持单机运行,也可以使用LonWorks®总线通信

● 同时支持基于Sylk总线的控制器和传感器的电源供电和通讯

● 每条LonWorks® 总线可以连接60 个控制器

● 使用NiagaraAX Framework®软件配置设备,实现应用编程,定义输入

输出功能

● 自定义网络变量功能

● 模块功能,可以实现对控制器自由编程,使得控制器可以满足各种不同

的HVAC应用

● 重大事件报警,数据定期更新,错误侦测

● 内置区域控制功能包括一个远程墙装模块界面和日程表

● 压力相关或压力无关的单/双风道VAV 控制和通用末端设备控制

● 双重积分节流专利设计的空气流量传感器(适用于PVL系列变风量控制器)

● 易于读取流量传感器的输入参数

● 执行器(5Nm 扭矩,90 度转角,50Hz 单行程时间为108秒)可以直接

安装在VAV Box内的风阀轴杆上(PVL****AS系列)

● 可以自由拆卸的接线端子,便于接线安装与维护

● 无论是控制器外壳还是执行器都符合UL标准





认证

UL961

CSA

FCC Part 15, Subpart B, Class B

C108.8

EN 61000-6-1; 2001

EN 61000-6-3; 2001

Sylk是两线制,极性无关型总线,可

同时支持基于Sylk总线的控制器和传

感器之间的18Vdc 电源供电和通讯。

Sy l k 传感器可以使用最新版本的

WEBPro或WEBStation的Spyder工

具进行配置。


网络变量介绍

建立在LonWorks®总线上通讯的网络变量。自定义变量可由

用户进行配置。控制

器内置网络变量选择功能。每个网络变量通过NiagaraAX

Framework®的软件进行

命名与配置。

每一个控制器支持一组网络变量,数量会根据每个变量所占

用字节数(内存需

求)而定,一般情况下,最多可以设置30-37个网络变量。

备注:一个控制器最多支持62个变量,并且每个变量最大字

节数为31。

控制器可以支持1922独立的数据。
附件

- CTR墙装模块

- TR70 LCD 墙装模块带温度传感器

- TR70H LCD 墙装模块带温、湿度传感



- C7640 焓值传感器

- P7640 压力变频系列

- C7232 CO2 传感器系列

- C7600 湿度传感器系列

- H7625, H7635 和H7656 温湿度传感器

- 201052A,B,C 辅助开关(1/2/3 个开关)

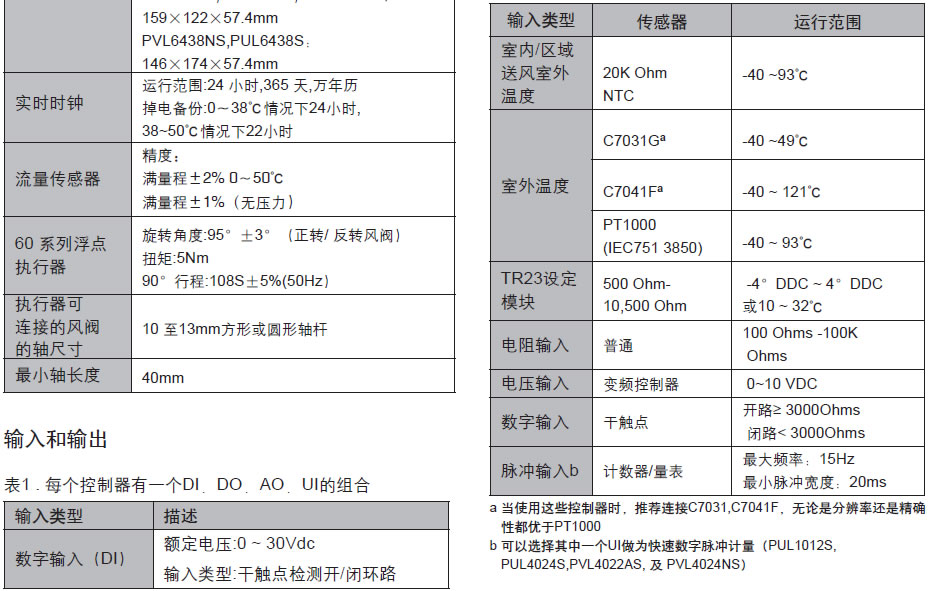

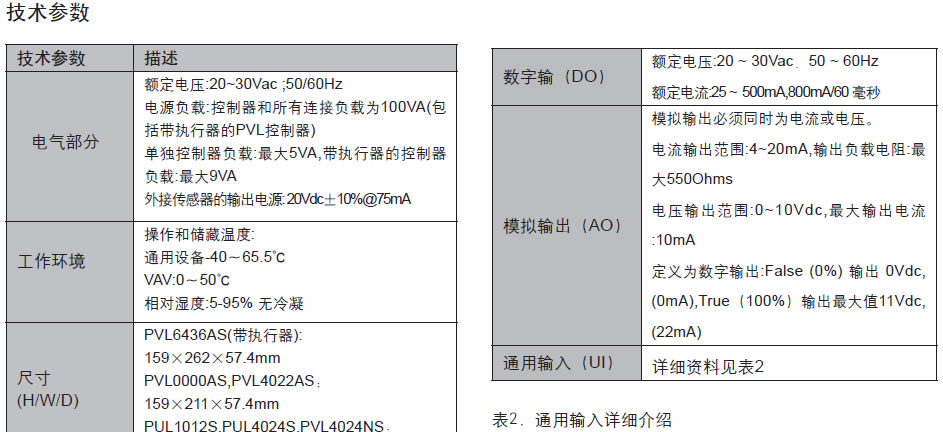

硬件

中央处理器(CPU)

每个控制器使用1个德州仪器(Texas

Instruments)公司的MSP430 系列

微处理器,包含FLASH 闪存和RAM

存储器。

存储器容量

FLASH 闪存:116KB,其中8KB 用

于用户程序。

RAM :8KB

模数转换精度(A/D): 12 bits
安装

控制器的外壳及背板均为塑料材质,安装或接线时均无需移

除面板。可拆卸端子使

得接线在控制器安装前后都不受到影响。

完美的通风口设计,控制器安装方向不会影响它的散热。

备注:控制器安装的位置必须留有拆卸、维护、接线及

LonWorks®、总线等

接口的空间。

备注:完整的安装信息, 请参考"PVL6436AS,

PVL6438NS,PUL6438S

可自由编程VAV/ 通用控制器—安装说明书"
通讯

通过兼容LonMark 标准的自由拓扑

收发器(FTT) 连接通讯端口。

每条LonWorks®总线可以连接60个控

制器。LonWorks® 总线可采用线规

Level IV 22AWG(0.34sq.mm)的

非屏蔽双绞线(UTP,防火级或非防

火级)

● 防火级区域: U.S. part AK3798

● 非防火级区域:U.S. part AK3797

或U.S. part AK3799

Sylk™ 总线
控制器型号 可编程类别 UI DI AO DO 空气流量传感器 60 系列浮点执行器
PUL1012S 通用 0 1 2 NO NO
PUL4024S 通用 0 2 4 NO NO
PUL6438S 通用 6 4 3 8 NO NO
PVL0000AS VAV 0 0 0 0 YES YES
PVL4022AS VAV 0 2 2 YES YES
PVL4024NS VAV 0 2 4 YES NO
PVL6436AS VAV 6 4 3 6 YES YES
PVL6438NS VAV 6 4 3 8 YES NO
