ConF V5 系列 对夹式 , 二通型动态流量平衡阀
特点
· 在此平衡阀设计中,随着系统压力的波动,动态平衡阀胆会
自动的上下运动以改变开度,从而保持管道的流量始终不变;
· 在流量自动调节时无须任何外部能量;
· 能自动的调节设备或管道流量达到所要求的设计流量;
· 紧凑的设计节省了安装空间;
· 简化了设计时管道系统的计算工作量;
· 安装工作方便快捷;
· 系统运行前无须进行平衡调试;
· 不锈钢阀胆确保了阀门耐腐蚀能力强、工作寿命长。
应用
霍尼韦尔 "ConF V5" 系列对夹式动态流量平衡阀是暖通空调水系
统用于流量控制的一种新型平衡阀产品, 当系统压力在工作压差
范围内波动时它能动态地平衡这种压力变化而保持所在管道的流
量恒定。
" ConF V5" 系列对夹式动态流量平衡阀不仅能应用于暖通空调系
统的流量控制,也可应用于其它的有相同功能要求的工作场合。
"ConF V5" 系列对夹式动态流量平衡阀是一种动态平衡、无须任
何外部能量的二通型流量控制阀,规格尺寸为DN50-DN500,它
由球墨铸铁阀体和在阀体内部的动态流量阀胆组成。
主要技术参数
尺寸范围: DN50 ~ 500(2″~ 20″ )
流量精度: 5%
额定压力: 静压 375 psi (25 Bars),
极限压力 1875 psi (125 Bars)
法兰连接: 与DIN EN 1092-1 2002 兼容
介质: 水
介质温度: 0 ~ 110℃
材质: 阀体 球墨铸铁
阀胆 不锈钢
O 型圈 EPDM
环境温度: 0 ~ 65℃
运输存储温度: -40 to +65℃
大气: 无腐蚀无爆炸

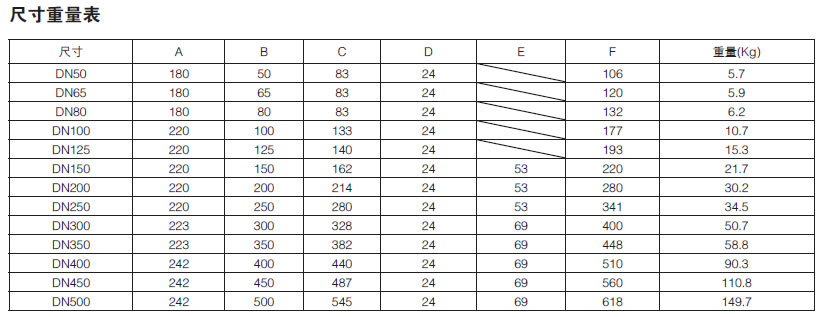

尺寸: 参见附表
安装说明
1. 仔细地阅读该安装说明并确保按照该说明的方法进行安装工作。不按说明安装可能导致产品无法正常工作、甚至导致如系统无法正
常工作等严重后果;
2. 将设备要求的额定参数与产品上标示的额定参数进行对照,确保产品的额定流量满足应用的要求;
3. 安装人员必须是经过培训的、有经验的,以确保安装工作顺利完成;
4. 在安装结束后必须进行彻底地检查以确保安装无误;
5. 重要提示:为确保安装工作不出现任何意外,在产品安装前必须对管道系统进行彻底地的清洗(必要时采用化学试剂),以确保管
道系统的清洁、无锈蚀和污垢,在冲洗前必须t 移去所有的过滤装置以确保管道通畅;
6. 建议在系统初始清洗时设备安装管道处安装临时管道,待冲洗工作完成后在将设备安装到管道上;
7. 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方;
8. 在安装时应注意确保水流方向于阀体标识的箭头方向一致,错误的安装将导致水系统阻塞甚至瘫痪;
9. 注意在安装时不要损坏吊装环(DN200 以上)。
