VCB 系列动态平衡电动二通阀


应用

霍尼韦尔VCB 系列动态平衡电动二通阀是暖通空调水系统应用于

风机盘管温度控制的一种新型产品,它集动态平衡与电动开关功

能于一体,结构紧凑,具有较高的流量控制精度和稳定性。

VCB 系列动态平衡电动二通阀既能用于风机盘管温度控制,也可

应用于区域温度控制等其它具有相同功能要求的场合。 VCB 系列

动态平衡电动二通阀是一种自动平衡的流量控制阀,用于风机盘

管环路的开关控制,其流量控制范围为0.28 ~ 2.3 m3/h。

VCB 系列动态平衡电动二通阀由VC 系列电动执行器与VCB 系

列流量控制阀组成,VCB 系列流量控制阀由一个可更换的开关阀

芯以及一个动态平衡流量控制阀胆组成。

特点

VCB 系列流量控制阀

· 集动态平衡功能与电动调节功能于一体;

· 自动的调节实际流量至风机盘管所需的设计流量;

· 极大地简化了管道计算;

· 现场安装简单快捷;

· 无须任何调试工作;

· 组合的阀体设计减少了对安装空间的要求;

· 黄铜镀铬材质的阀胆具有耐腐蚀和使用寿命长的特点;

· 电动执行器采用采用旋转锁定的安装方式,可以在安装工作

完成后才安装执行器,以避免损坏;

· 阀体采用青铜材质,具有很高的耐腐蚀能力;

· 由于采用动态平衡流量控制阀胆,当系统压力波动时,动态

平衡阀胆会自动的上下运动以改变开度,从而保持管道的流

量始终不变;

由于采用平衡的开关阀芯设计,阀芯在上下开启和关闭时的

阻力很小,电动执行器保证开关阀芯缓开缓闭以避免系统运

行时可能产生的水锤现象。

VC 系列电动执行器

所有的执行器都具有互换性并且能与½"~ 1" 的任何阀体

进行连接,从而保证了最小库存量;

电动执行器由电机和曲柄装置驱动;

每个开启或关闭周期电机仅通电几秒种,功率消耗达到最小,

电机的寿命得到极大地延伸;

锁定开关保证电动执行器与阀体安全的连接。要移去执行器,

必须按下锁定开关 并将执行器旋转45°;

电动执行器的材质保证了具有很高的防水防潮性能。


主要技术参数

工作压力: 静压-240psi (16Bars), 极限压力-1500psi (100 Bars)

开关阀芯最大允许压差: Max. 60 psi (4 Bars)

介质温度: 1 ~ 95℃

材质: 阀体 青铜

开关阀芯 Ryton™(polyphenylene sulphide), & Noryl™(polyphenylene oxide)

O 型圈 EPDM

流量阀胆 黄铜( 镀铬)

流量精度: ±5%

开关阀芯行程: 10mm

流量范围: 0.28 ~ 2.3 m3/h

阀体连接: BSPP ( 内螺纹)

全行程时间: 开启时间6 秒@60Hz (7.2 @ 50 Hz)

工作电压: 220/240VAC 50/60Hz

额定功率: 最大6W ( 开关阀芯动作时)

电气连接: 1 米长的工作电缆

环境温度: 0 ~ 65℃

运输存储温度: -40 ~ +65℃

大气: 无腐蚀无爆炸

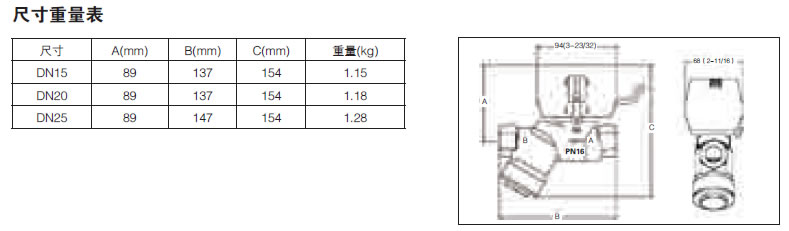

尺寸: 参见下表

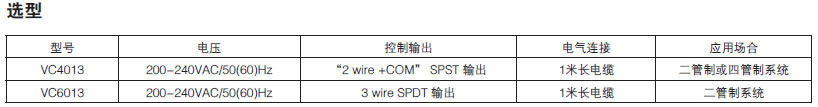

选型


手动开启拨杆

仅当拨杆在上部时,可采用手动操作。通过向下推动白把手动拨杆至中间位置,并向里推,可以打开阀门。这个位置可保持阀门处于开启状态,对于

带有附加开关的型号,常开触点闭合。这个 "手动开启"位置可被用于排气、充满和放出系统内的介质,或万一断电的情况下,用于打开阀门。通过轻

轻地压低白色手动拨杆,然后将拨杆拉出,将阀门手动地恢复到闭合位置。当电源恢复时,阀门和驱动器回到自动位置。

注意:如果阀门被马达驱动打开,除非取下驱动器,否则不能手动闭合阀门。

安装这个产品时:

1. 应仔细阅读说明书。如果不按照说明的内容去做,可能导致损坏产品或造成危险的情况。

2. 查验说明书中给出的参数,并确认产品适合用户的应用要求。

3. 安装者必须是训练有素,富有实际经验的维修安装人员。

4. 安装完成时,彻底检查整个过程。

5. 虽然无需从阀体上取下驱动器,然而为了便于安装,也可将执行器从阀体上取下,驱动器可以安装在适于接线的任何位置。

6. 为了便于取下驱动器,需要在驱动器的上部预留25mm 的空间。
