  Excel 50 小型控制器


概述
Excel 50 控制器可以用于单独的不联网的就地控制, 同时它还具有通讯功能的选择,与Excel 5000 系统集成在同一个网络上。
Execl 50 控制器是专门用于加热系统,区域供暖系统,小型的餐厅、小型商店、办事处、银行分支,连锁商店及小型城镇住宅的
小型空调控制系统。Excel 50 可以替代Excel 20 控制器,它内含通讯模块,并可自由编程控制,编程非常简便。其固化软件、系统软件永久驻存在一个EPROM 中或一个Flash-EPROM 中,EPROM/Flash- EPROM 被设置在应用模块中,一个独立的模块插在控制器壳体内、每组应用程序放在独立应用模块中,每组程序具有一个代码,它是通过PC 中应用程序软件包LIZARD 来产生应用代码并通过MINI 接口输入指令代码。可变通讯口及选择开关仅在控制器后盖、无需打开箱壳。

特点
· 卓越的人机接口
· 8 个功能键,4 个快速访问键4 行,每行16 个字符。
· 低成本设计模块。
· 简单应用程序,通过PC 应用工具软件包。编程软件CARE 2.02.ec,可与Honeywell Execl 5000® 系列控制器使用同一软件。
· 预先配置应用程序模块。
· 单独工作或与Excel 5000 C-Bus 联网功能,及与ISDN/GSM 卡通讯接口,同时带有LON 及M-Bus 通讯功能。
· 简单接线。
· 使用镁电容保持72 小时备用电池记忆。
· Flash EPROM 可方便进行应用软件修改与下载程序,可通过B-Port 或C-Bus 完成下载。XBS Ver 1.4.1 或XI584 Ver 1.4.1
或最新版本支持此功能。
· 带中文简体、繁体字体显示(XL50CH-TW),完全替代XL20CH-TW

应用
· Excel 50 控制器具有两种型号,一种是有人机接口(MMI ),另一种是无人机接口。外部人机接口通过MMI 或XI582 手操器,或
者MMI 或XI584 手提电脑都可与所有型号进行通讯,箱体可装在DIN 导轨或控制屏门上。

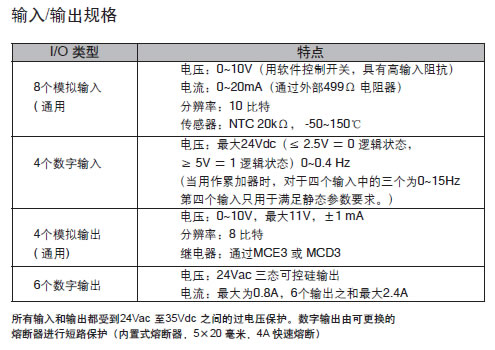

· 控制器具有8 个A1 点,4 个AO 点,4 个DI 点与6 个DO 点,前3 个DO 点可用于脉冲点、DO 点可直接带三位控制的执行器。
· 控制器壳体背面有直接连接导线的接线端子,也可以同一控制屏的DIN 导轨用Phoenix 接线端子连线。
· PC 应用工具软件包可以帮助您得到最佳配置,通过人机接口MINI 可把预先配置的应用程序放置在固化软件中,同时亦把现场设
备的特性也装入固化软件中。
· Excel 50 提供三种应用类型:单独工作EPROM;单独工作Flash-EPROM 和具有C-Bus 功能的Flash-EPROM,版本Flash-
EPROM 可以提供下载新的固化软件程序,具有远程通讯功能也将适用于其中,有单独工件的Flash-EPROM 和带有C- Bus 通讯
模块的硬件具有远程通讯功能,并且可与Excel 5000 系统联网。

技术规格
箱体: 带有LCD 及功能键箱体
不带LCD 及功能键箱体



  MMI 人机接口可选项
键: 8 个功能键、4 个快速进入键
显示: 4 行LCD、每行16 个字母,可调亮度
应用类型: 三种不同通讯方式
接口: C-Bus 接口
箱体: 用螺丝紧固二塑料盒体
LED 灯: 用电源及总线通讯指示
总线及接口连接
总线: C-Bus 可选、76.8Kbps.
串口: 9 针D 接头、RS232、9600bps 用于XI582 XI584 通讯(单独工作EPROM 版无此功能)
A 口: 26 个接线端子、DO 点与电源用
B 口: 34 个接线端子、AI、DI 与AO 点
电源
电压: 24Vac±20% 外接交流变压器
频率: 50 至60HZ
电流: 3A( 如DO 点电流≤ 1.5A,则为2A)
工作电流失,电内部电容保持72 小时RAM 值不变。
功耗: 最大10VA 无DO 点负载时。
防护标准: IP54、IP30、UL94-0

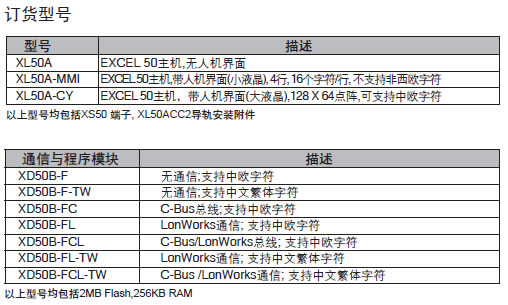

订货型号 描述 订货型号 描述
XL50A-UPC XL50A + XD50B-FC XL50A-UPCCBLON XL50A + XD50B-FCL
XL50A-UPCLON XL50A + XD50B-FL XL50A-UMMI-PC XL50A-MMI + XD50B-FC
XL50A-UMMIPCCBLON XL50A-MMI + XD50B-FCL XL50A-UMMIPCLON XL50A-MMI + XD50B-FL
XL50A-MMI-EP XL50A-CY + XD50B-F XL50A-CH XL50A-CY + XD50B-F
XL50A-TW XL50A-CY + XD50B-F-TW
